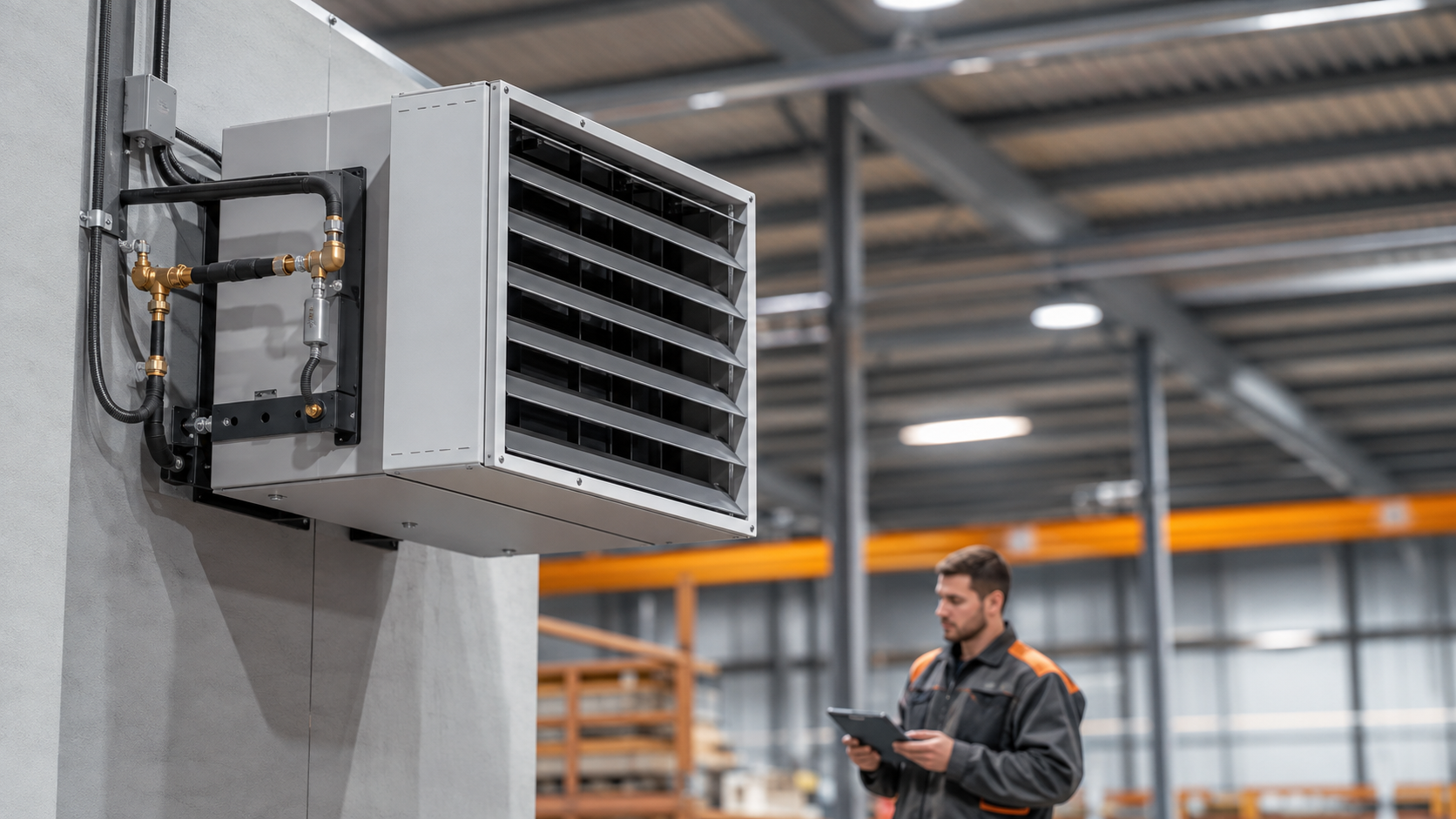

Практические ответы по подбору, монтажу и подключению воздушно-отопительных агрегатов VOLCANO — по материалам технической документации VTS. Как выбрать модель, рассчитать трубопровод, подключить термостат и клапан, работать на гликоле и в режиме охлаждения.
Как правильно подобрать воздушно-отопительный агрегат VOLCANO?
Подбор идёт в четыре шага:
Чем отличается управление AC-двигателями и EC-двигателями?
AC-двигатель работает в 3-скоростном режиме (переключением обмоток). EC-двигатель даёт плавное изменение производительности сигналом 0–10 В: управлять можно настенным потенциометром (опция) или микропроцессорным контроллером с 3 ступенями, недельной программой ON/OFF, настройкой параметров и защитой от перегрева.
Как подобрать диаметр подающего трубопровода при подключении нескольких агрегатов?
Диаметр главного трубопровода подбирают так, чтобы скорость потока не превышала 2,5 м/с — это компромисс между инвестиционными затратами (диаметр труб) и эксплуатационными (гидравлическое сопротивление). Минимальные диаметры — по таблице каталога. Для крупных систем, где агрегаты стоят на расстоянии от 40 м от источника тепла, диаметр считают с учётом более низких скоростей.
Как подключить термостат, чтобы вентилятор отключался при закрытии клапана?
Проще всего — подключить агрегат к сети через автоматический выключатель (терморегулятор). Учитывайте макс. допустимую нагрузку на контактах терморегулятора (минимум 3(10) А на один агрегат VOLCANO). Если агрегатов много — поставьте электрическое реле: катушка питается от терморегулятора (230 В), а нагрузка на рабочих контактах должна соответствовать числу управляемых агрегатов.
Можно ли подключать подающий трубопровод к верхнему патрубку теплообменника?
Да, можно. Но из теплообменника с верхним подводом сложнее удалить воздух. Предусмотрите пространство для монтажа сервопривода водяного клапана — его рекомендуется устанавливать на верхнем трубопроводе.
Как подключить клапан с сервоприводом, чтобы он закрывал подачу при отключении вентилятора?
Подключение к контроллеру VOLCANO EC делается через специальный вход. Контакт H1: напряжение 230 В появляется на входе H1, когда контроллер переходит в рабочий режим. Управляющий сигнал на клапан — 0–10 В постоянного тока, плюс 230 В переменного на привод — и клапан открывается. При отключении вентилятора подача теплоносителя перекрывается.
Можно ли применять низкозамерзающий теплоноситель (гликоль)?
Можно. Подходят водно-гликолевые смеси с концентрацией гликоля до 50%; пригодность конкретной смеси нужно проверить для вашего оборудования.
Может ли агрегат VOLCANO работать как охладитель воздуха?
Да, но только при температуре теплоносителя выше точки росы охлаждаемого воздуха — агрегаты не оснащаются поддоном для сбора конденсата. Для охлаждения к агрегату подводят холодную/ледяную воду. Если температура теплоносителя ниже точки росы, образуется конденсат — тогда нужно обеспечить его сбор (поддон) и горизонтальную установку; у моделей VR с вертикальным выходом такой режим невозможен.
Могут ли агрегаты VOLCANO работать совместно с тепловыми насосами?
Да, водяные VOLCANO работают с тепловыми насосами. Но из-за низкой температуры теплоносителя нужны агрегаты с большей поверхностью теплообмена. Рекомендуется прежде всего VOLCANO VR3 (трёхрядный теплообменник); для VR Mini и VR2 — двухрядные, их совместимость проверяют отдельно.
Можно ли подключить циркуляционный насос к контроллеру VOLCANO EC?
Да. Используйте клемму H1 на контроллере. Для безопасности подключайте через электрическое реле: напряжение 230 В появляется на H1, когда контроллер переходит в рабочий режим, — реле включает и выключает насос синхронно с работой агрегата.
